BETON DİREK VE PAYANDALAR

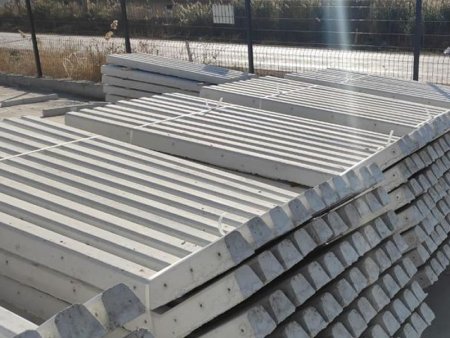

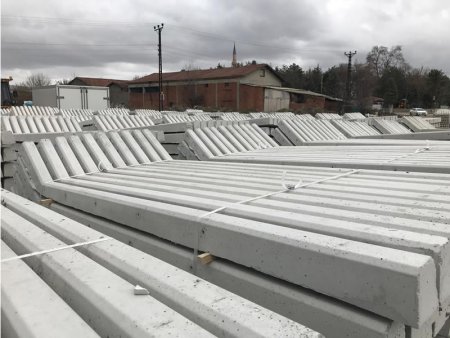

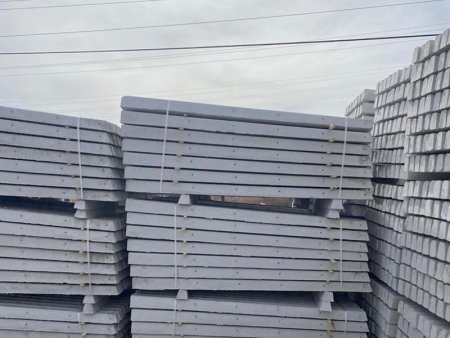

ÇİT DİREKLERİAralarına dikenli tel, kafes tel veya benzeri malzeme gerilerek kullanılan çelik teçhizatlı betondan yapılmış taşıyıcı elemanlardır. Sınırsız kullanım alanına sahiptir. Her türlü tel çit kullanılarak kolay uygulanmaktadır. Uzun ömürlü ve kötü hava koşullarına dayanıklıdır.
Çit Direği: Çit tellerini tasıma amacıyla tasarlanmış tel çit sisteminin esasını oluşturan elemanlardır.
Payanda: Taşıyıcı direkleri desteklemek amacıyla eğik olarak dikilen direklerdir.
ÖZELLİKLERİBetonarme Direkler ve Payandalar yağlı çelik kalıplarda vibrasyon sistemiyle
sıkıştırılarak dökümü yapılmakta olup, C30 beton kullanılarak üretilmektedir. Uzun ömürlü olması için en az 8 saat buhar kürüne (fırında kurutma işlemi) tabi tutulmaktadır.Dayanıklı olması için içerisine ø5 mm. nervülü inşaat demiri kullanılmakta ve her 30 cm.'de ø5 mm. etriye demiri kullanılmaktadır.
| DÜZ BETON DİREK ÖZELLİKLERİ |
| YÜKSEKLİK |
160 cm |
200 cm |
250 cm |
300 cm |
| ALT TABAN KESİT ÖLÇÜSÜ |
9cm/9cm |
10cm/10cm |
11cm/10cm |
15cm/11cm |
| ORTA KESİT ÖLÇÜSÜ |
8cm/8cm |
10cm/9,5cm |
10cm/9,5cm |
13cm/10,5cm |
| ÜST KESİT ÖLÇÜSÜ |
7,5cm/7,5cm |
10cm/9cm |
9cm/9cm |
11cm/10cm |
| DELİK SAYISI |
5 Adet |
6 Adet |
10 Adet |
9 Adet |
| AĞIRLIK |
29 kg |
35 kg |
65 kg |
83 kg |
| BETON PAYANDA ÖZELLİKLERİ |
| YÜKSEKLİK |
200 cm |
220 cm |
240 cm |
380 cm |
| ALT TABAN KESİT ÖLÇÜSÜ |
9,5cm/9cm |
10,5cm/9cm |
10cm/9cm |
10cm/9cm |
| ORTA KESİT ÖLÇÜSÜ |
9cm/9cm |
10,5cm/9cm |
10cm/9cm |
10cm/9cm |
| ÜST KESİT ÖLÇÜSÜ |
8cm/8cm |
11cm/9cm |
9,5cm/9cm |
10cm/10cm |
| AĞIRLIK |
34 kg |
51 kg |
45 kg |
67 kg |
| EĞİK BAŞLI BETON DİREK ÖZELLİKLERİ |
| YÜKSEKLİK |
240 cm |
250 cm |
280 cm |
300 cm |
315 cm |
330 cm |
340 cm |
| ALT TABAN KESİT ÖLÇÜSÜ |
10cm/ 10cm |
14cm/ 10cm |
14cm/ 10cm |
12cm/ 10cm |
13cm/ 10cm |
12cm/ 10cm |
14cm/ 10cm |
| ORTA KESİT ÖLÇÜSÜ |
10cm/ 9cm |
12cm/ 10cm |
12cm/ 10cm |
11cm/ 10cm |
12cm/ 10cm |
13cm/ 11cm |
12cm/ 10cm |
| ÜST KESİT ÖLÇÜSÜ |
9cm/ 9cm |
9cm/ 9cm |
9cm/ 9cm |
10cm/ 10cm |
10cm/ 10cm |
10cm/ 10cm |
10cm/ 10cm |
| DELİK SAYISI |
9 Adet |
9 Adet |
10 Adet |
11 Adet |
11 Adet |
12 Adet |
12 Adet |
| AĞIRLIK |
41 kg |
65 kg |
72 kg |
83 kg |
89 kg |
105 kg |
95 kg |
